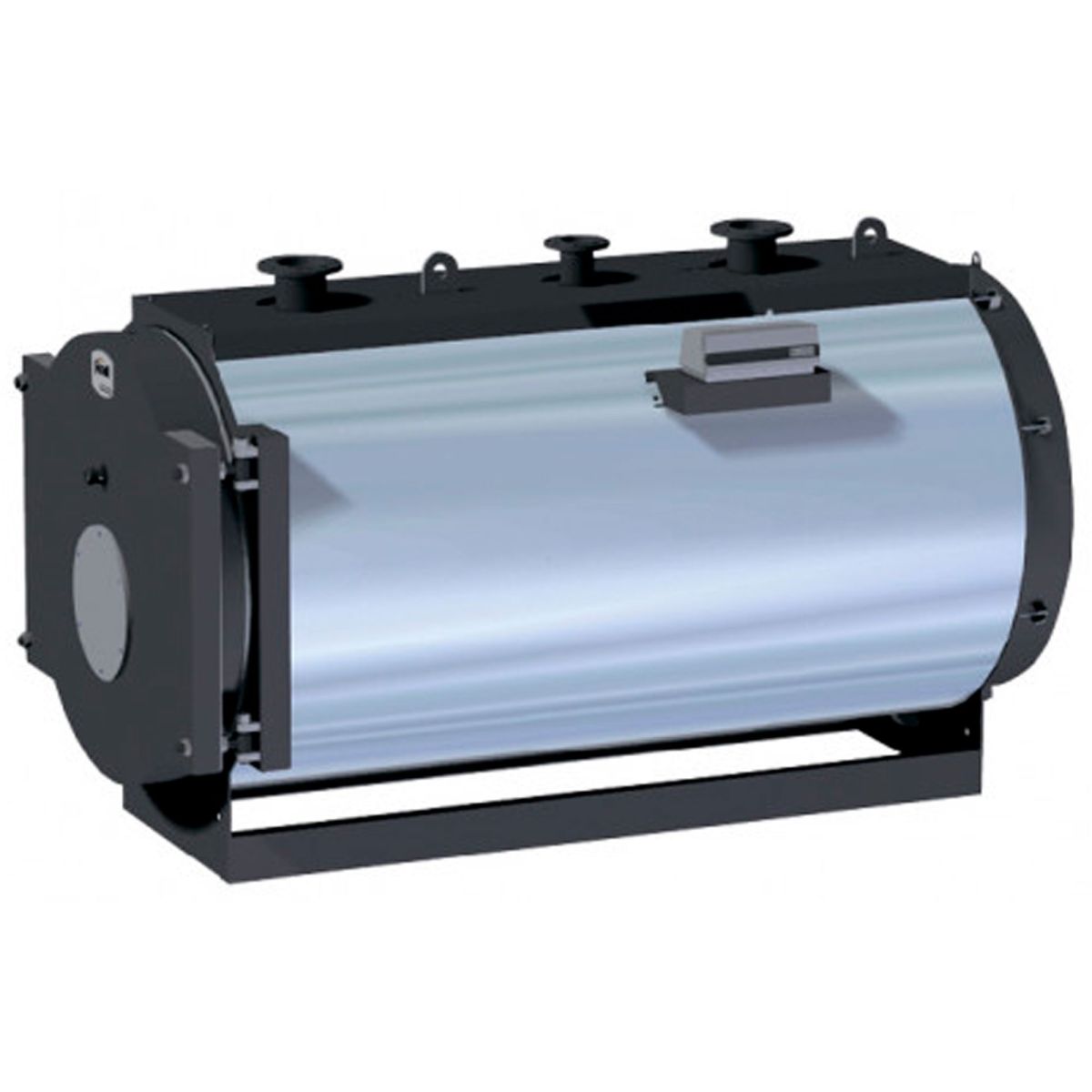

Котел стальной комбинированный Ferroli Prextherm RSW 4500 кВт

Конструкция котлов серии PREXTHERM RSW N гарантирует высокую тепловую
мощность и эффективность при низкой температуре уходящих газов,
обеспечивая, таким образом, низкий уровень эмиссии вредных выбросов.
Оборудование произведено в соответствии с частью 1 стандарта 303 EN.
Основными отличительными особенностями конструкции являются: • особый
подход к разработке геометрических пропорций, который обеспечивает
оптимальное соотношение между количеством сгораемого топлива и площадью
теплообменных поверхностей; • применяемые в производстве материалы,
которые обеспечивают длительный срок службы котла. Отличительной чертой
котлов являются газоплотное сгорание, наличие 2-х газоходов,
горизонтально-цилиндрическая конфигурация и реверсирование пламени в
полностью водоохлаждаемой топке. Пламя, образуемое горелкой,
возвращается по периферии топки к фронтальной поверхности котла, где
уходящие газы поступают в трубный пучок, оснащенный турбулизаторами,
создающими вращающийся поток, который усиливает конвективный теплообмен.
Покидая трубный пучок, уходящие газы поступают в заднюю камеру, а из нее
- в дымовую трубу.

Котлы оборудованы передними дверками, оснащенными петлями, которые
позволяют открывать котел в любую сторону, а также регулируются по
высоте и глубине. Корпус котла изолирован толстым слоем стекловаты,
покрытой износостойким материалом. Наружная отделка котла состоит из
окрашенных стальных панелей. Котлы оснащены двумя 1/2” фитингами для
гильз под датчики (каждый на три датчика). Панель управления (опция) с
предварительно выполненной электроразводкой размещена наверху котла и
позволяет использовать котел в автоматическом режиме.

Принцип работы

Котлы серии PREXTHERM RSW N оборудованы закрытой цилиндрической
топкой, в которой пламя, образуемое горелкой, возвращается по периферии
топки к фронтальной поверхности котла, где уходящие газы поступают в
дымогарные трубы. На выходе из них уходящие газы собираются в дымовой
коллектор и затем уходят в дымовую трубу. Камера сгорания всегда
находится под давлением во время работы горелки. Для определения
избыточного давления см. колонку «Потеря давления в газовом тракте» в
таблице 1. Дымоходы и их соединения должны быть выполнены в соответствии
с действующими стандартами и нормами, с использованием жестких
герметичных газоходов, устойчивых к воздействию высоких температур,
конденсата и механических воздействий.
